STROJE A ZARIADENIA NA POVRCHOVÚ ÚPRAVU DREVA A DREVENÝCH MATERIÁLOV

---

STREDNOTLAKOVÉ A VYSOKOTLAKOVÉ ZARIADENIA

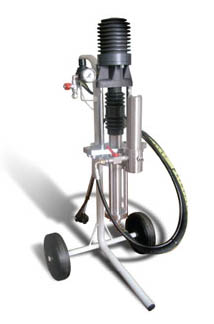

NETUNNO 80/K 27 a 80/K 16

MIX - AIR, striekanie s čiastočnou podporou vzduchu
AIRLESS, bezvzduchové striekanie

Popis:

Diferenčná pumpa je poháňaná stlačeným vzduchom, ktorý pohybuje vzduchovým piestom a pomocou neho tiež piestom pumpy hore a dole. Na každom konci zdvihu je stlačený vzduch pomocou riadiaceho ventilu a riadiaceho piestu presmerovaný. Pracovná hmota je pri zdvihu smerom hore nasávaná a hneď v ďalšom zdvihu dodávaná do pištole.



Použitie:

Toto zariadenie je vhodné na striekanie materiálov ako polyuretánové laky, tmely, farby, lepidlá, vosky, mazivá, atď., ktorých viskozita musí byť taká, aby bolo možné ich nasávanie zo zásobníka.

Pri bezvzduchovom striekaní sa použije pištoľ FP 57 S a pri striekaní s podporou vzduchu pištoľ MA250, resp. OPTIMA 2000 Mix-air.

Technické parametre:

Typ	Tlak vzduchu	Tlak výrobku	Pomer tlaku	Prietoková kapacita
K/27	Max. 6 bar	Max. 162 bar	1:27	1,5 l/min.
K/16	Max. 6 bar	Max. 96 bar	1:16	2,6 l/min.

---

HERCULES MIX - AIR
HERCULES AIRLESS

Hercules MIX-AIR, striekanie s čiastočnou podporou vzduchu
Hercules AIRLESS, bezvzduchové striekanie

Popis:

Zariadenie sa skladá z pneumatického motora s dvojitým účinkom, ktorý riadi piestové čerpadlo tiež s dvojitým účinkom. Čerpadlo je vybavené sacou hadicou, ktorá umožňuje nasávanie produktu z rôznych zásobníkov. V podstate je to bežný zosilňovač vzduchovo-hydraulického tlaku, v ktorom časť pneumatická - motor a časť hydraulická ? čerpadlo, vytvoria kompresný pomer.

Použitie v prevedení MIX-AIR (s ručnou striekacou pištoľou MA250, resp. OPTIMA 2000):

Toto zariadenie je vhodné na striekanie hustých produktov ako sú epoxidové, syntetické, polyuretánové a vodou riediteľné farby, ktorých viskozita musí byť taká, aby bolo možné ich nasávanie zo zásobníka. Vysoký tlak vzduchu umožňuje rovnomerné rozprášenie farby a optimálny nános farby na dielci. Je vhodné na povrchové dokončovanie profilových a hlboko vyfrézovaných dielcov (okná, dvere, kuchynské dvierka).

Použitie v prevedení AIRLESS (s ručnou striekacou pištoľou FP 57 S):

Toto zariadenie je vhodné, podľa veľkosti trysky, na striekanie polyuretánových základných aj vrchných farieb a to na striekanie vodorovných plôch výrobkov veľkých rozmerov (dvere, stoly a pod.) a na striekanie hrán.

Technické údaje:

Typ	Tlak vzduchu	Tlak výrobku	Pomer tlaku	Prietoková kapacita
K/30	Max. 6 bar	Max. 180 bar	1:30	2,6 l/min.
K/15	Max. 6 bar	Max. 90 bar	1:15	5 l/min.
K/8	Max. 6 bar	Max. 48 bar	1:8	8 l/min.

Agregát Hercules má dlhú životnosť a používa sa pri intenzívnom zaťažení počas niekoľkých smien. Úspora v spotrebe lakov oproti manuálnemu striekaniu je 20 - 30 %. pričom sú minimálne prestreky mimo materiálu, je lepšia kvalita povrchovej úpravy a homogénny povrch. V prevedení Airless je to 2 až 3-násobne rýchlejšie uskutočnenie povrchovej úpravy ako so vzduchovým striekaním a ďalšia úspora laku, celkom 30 -40 %.

---

MODULAR MIX-AIR
MODULAR AIRLESS

Striekacie zariadenie v nerezovom prevedení s pneumatickým motorom.

Použitie:

Toto zariadenie v prevedení mix-air slúži na striekanie náročných povrchov na dielcoch rovných, zaoblených, zvislých alebo skosených a aj na reliéfy dvierok. Agregát má jednoduchú obsluhu, dlhú životnosť, nízke servisné náklady. Agregát dokáže s množstvom riešení zabezpečiť optimálne kombinácie striekania z hľadiska kapacity a tlakov, kedy pri strednom a vysokom tlaku možno striekať s viac pištoľami. Používa sa aj na pripojenie na striekacie automaty.

Technické údaje:

MIX AIR

Typ	Tlak vzduchu	Tlak výrobku	Pomer tlaku	Prietoková kapacita
20-111	Max. 6 bar	Max. 120 bar	1:20	11 l/min.

AIRLESS

Vysokotlakové striekanie farby s tlakom 180, 240, 270 a 360 barov pri prietokovej kapacite:

7 litrov s 2 pištoľami	typ 30-071	1:30
	typ 60-072	1:60
11 litrov so 4-6 pištoľami	typ 40-112	1:40
	typ 60-113	1:60
22 litrov s viac ako 6 pištoľami	typ 30-223	1:30

---

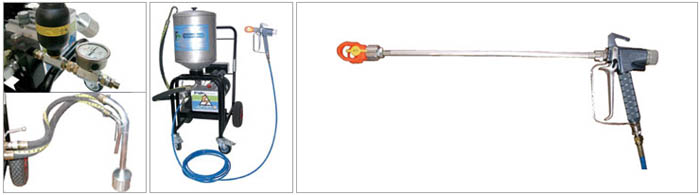

JUPITER J6 a J11

Popis:

Vysokotlakový membránový elektrický agregát typu airless JUPITER J-11/F-V sa skladá z agregátu J-11 na 380 V, hadíc rôznych dĺžok aj s predĺžením a pištole airless F 57 S.

Použitie:

Používa sa v stavebnom priemysle, na striekanie stien, pilierov, na husté maliarske farby.

Technické údaje:

Typ motora	Max. tlak	Prietoková kapacita	Výtlačná výška	Celkové rozmery	Hmotnosť
Jupiter J6	250 Bar	6 l/min.		60x48x53	42 kg
Jupiter J11 (3x400V, 50 Hz)	300 bar	11 l/min.	100 m	69x50x53	57 kg

---

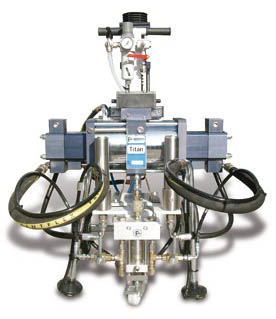

TITAN MIX FIX

Popis:

Agregát sa skladá z dvoch pneumatických zariadení na nasávanie polyesterového laku a zmiešavača dvoch prúdov tohto laku. Jeden prúd sa skladá z polyesterového laku s katalyzátorom a druhý z polyesterového laku s urýchľovačom. Na preplachovanie slúži samostatné čerpadlo, umiestnené na podvozku, ktoré je súčasťou celého zariadenia.

Použitie:

Agregát sa používa na vysokotlakové striekanie polyesterového laku s pištoľou FP 57 S . Agregát je možné použiť aj na husté pigmentované polyuretánové laky. Je vhodný na striekanie všetkých druhov povrchov.

Typ	Tlak vzduchu	Tlak produktu	Pomer tlaku	Prietoková kapacita
184 - 38	Max. 6 bar	Max. 270 bar	1:45	6,5 l/min.
184 - 50	Max. 6 bar	Max. 6 bar	1:27	10 l/min.

---

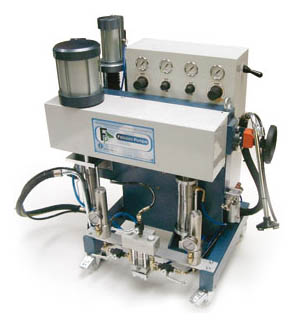

MERCURIO Mix - Var

Popis:

Striekacie zariadenie v nerezovom prevedení na miešanie zmesí v pomere od 20 % do 100 % je zložené z dvoch striekacích jednotiek pre komponent A a B a zo zariadenia na preplachovanie. Jednoduchá kontrola a ľahká regulácia umožňuje obsluhe značne znížiť čas nanášania a získať zmes, ktorá je vždy čerstvá a dôkladne zmiešaná. Pretože lak a tužidlo majú samostatné okruhy (A a B), je možné namiešať iba toľko zmesi, koľko sa spotrebuje, v tom spočívajú aj veľké finančné prínosy tohto zariadenia. Agregát je vhodný na zabudovanú prevádzku ale aj na mobilné použitie. Rozšírené je použitie na striekanie PUR lakmi. Výhodou je, že po skončení práce sa preplachuje len časť agregátu od zmiešavača k pištoli a pištoľ, čo šetrí čas a nespôsobuje prestoje.

Použitie:

Toto zariadenie je vhodné na striekanie hustých produktov ako polyuretánové laky, tmely, farby, lepidlá, vosky, mazivá, atď. V prevedení mix-var slúži na striekanie náročných povrchov na dielcoch rovných, zaoblených, zvislých alebo skosených a aj na reliéfy dvierok. Agregát má jednoduchú obsluhu, dlhú životnosť, nízke servisné náklady. Zvyšuje produktivitu práce, znižuje materiálové náklady a zvyšuje kvalitu striekania, pretože striekaná zmes má konštantnú kvalitu. Technické parametre:

Technické parametre:

Typ	Tlak vzduchu	Tlak výrobku	Pomer tlaku	Prietoková kapacita
30 Mix-var	Max. 6 bar	Max. 192 bar	1:32	5 l/min.
15 Mix-var	Max. 6 bar	Max. 96 bar	1:16	10 l/min.
8 Mix-var	Max. 6 bar	Max. 48 bar	1:8	16 l/min.
