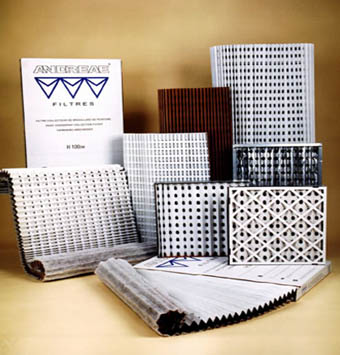

Papírové filtry Andreae

Konstrukce

Pro dokonalé využití setrvačné separace jsou filtry Andreae sestaveny ze dvou skládaných, pevných kartonů, které jsou k sobě v ohybech slepeny. Otvory v přední stěně jsou umístěny asymetricky oproti otvorům ve stěně zadní. Při průchodu vzduchu filtrem tak dochází ke změně jeho proudění ve všech osách. V zadní stěně tvořené hlubšími záhyby tvaru "V" vznikají kapsy, ve kterých se zachycují oddělené kapalné částice.

Princip

Vzdušný proud nasycený kapalnými částicemi, např. barvy, je při průchodu filtrem urychlován a vícenásobně mění svůj směr. Částice těžší než vzduch se vlivem setrvačné síly oddělují z tohoto proudu. Vzduch pak uniká výstupními otvory filtru, zatímco částice barvy se hromadí v záchytných komorách

Použití

Působením setrvačné síly zachytávají filtry Andreae velmi efektivně aerosolový mrak, který vzniká při stříkání všech typů kapalných barev a laků, pojiv, lepidel, epoxidových pryskyřic, rozpouštědel, asfaltu, gelů, dehtu, teflonu, polyuretanu, vinylu, olejů, tuků, glazury, atd. Všeobecně je možné filtry použít všude tam, kde je potřeba oddělit z proudící mlhoviny tekuté částice. Filtry Andreae lze použít samostatně, nebo jako předfiltr u vícestupňových filtračních systémů.

Výhody

• Shromažďování barvy mimo proud vzduchu zpomaluje nárůst rozdílu tlaků a rychlosti vzduchu. Životnost filtrů Andreae je 3 až 5-ti násobně vyšší než u filtrů plochých, rounových.
• Filtry vykazují velkou stabilitu proudění vzduchu. Přední stěna s tvarem "V" zabraňuje odrážení prostřiku. Pracovník tak zůstává v čistém prostředí a proud vzduchu kolem stříkaných předmětů je rovnoměrný.
• Harmoniková struktura filtrů je velmi pevná, odolává sání vzduchotechniky a nehroutí se ani při větším zaplnění.
• Filtry s jednoduchou a rychlou výměnou. Snižují provozní náklady na údržbu stříkacích kabin.

Přehled produhtů Andreae

Filtr Andreae STD - základní filtr, využívaný též jako předfiltr ve vícestupňových filtračních systémech, kde zadhytí největší podíl kapalných částic barvy a chrání tak další stupeň filtrace (většinou drahý syntetický filtr) před jeho předčasným zanesením. V usazovacích komorách filtru Andreae STD se zachytí až 5 krát více barvy než v běžných rounových filtrech. Filtr je vybaven omezovačem, který zabraňuje nadměrnému roztažení. (balení karton 10 m²)

Filtr Andreae HC - u typu Andreae HC je nalepen na přední straně papírový pásek, který částečně překrývá vstupní otvory. Účinek je několikanásobný: rovnoměrné ukládání barvy v komorách filtru, snížení tlakových ztrát při zaplňování filtru, zachycování barvy na povrchu pásku, vyšší jímací schopnost o 10 - 40 %. (balení karton 8 m²)

Filtr Andreae HE - Jsou to vlastně dva filtry v jednom, spojení výhod filtru Andreae a filtru ze syntetických vláken. Typ HE má na výstupní straně nalepenou vrstvu syntetického filtračního materiálu. Místo dvou filtrů zařazených za sebou, dvou rámů, dvojího pracovního zatížení při vyměňování i větších skladových zásob, je možné vyřešit filtrem Andreae HE. (balení karton 8 m²)

Filtr Andreae HP - kombinuje výhody typu HC (vysoká jímací kapacita) a typu HE (vysoká filtrační účinnost). Filtr má na přední straně nalepené papírové pásky a na straně zadní syntetický filtrační materiál. Filtr Andreae HP dosahuje velmi dobrých výsledků v separování prostřiku barev při nízkých nákladech na údržbu stříkacího boxu. (balení karton 8 m²)

Typ filtru	andreae STD	andreae HC	andreae HE	andreae HP
Rychlost proudeni vzduchu	0,5 - 1 m/s	0,5 - 1 m/s	0,5 - 1 m/s	0,5 - 1 m/s
Počáteční rozdíl tlaku pri 0,5 m/s	13 Pa	14 Pa	13 Pa	14 Pa
- pri 0,75 m/s	30 Pa	32 Pa	30 Pa	32 Pa
- pri 1,0 m/s	56 Pa	59 Pa	56 Pa	59 Pa
Doporučený konečný rozdíl tlaku	130 Pa (až 250 Pa)	130 Pa (až 250 Pa)	130 Pa (až 250 Pa)	130 Pa (až 250 Pa)
Jimaci kapacita pri 0,75 m/s a 130 Pa	až 18 kg/m2	až 28 kg/m2	až 20 kg/m2	až 29 kg/m2
Filtrační účinnost při 0,75 m/s	91 - 98 %	91,7 - 98,3 %	97,8 - 99,2 %	97,8 - 99,3 %
Výška filtru v cm	50; 75; 90; 100	75; 90; 100	75; 90; 100	75; 90; 100
Filtrační plocha v 1 kartonu	10 m2	8 m2	8 m2	8 m2
Doporučený počet skladu na 1 m	26	26	26	26
